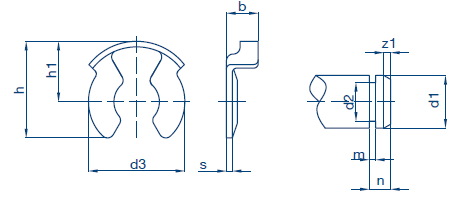

| KL-clips i stål för clipsbult STANDARDSERIE | ||||||||||||||
d1 |
a |
h |
h1 |
b |
s |
d2 |
m |
n |
z1 |
max |
max |
weight |
||
+0,30 |
+0,30 |
|||||||||||||
h11 |
˜ |
˜ |
˜ |
˜ |
h11 |
0 |
0 |
˜ |
||||||
| dimension | ||||||||||||||
 KL
4 |
4 |
6,5 |
7 |
4,3 |
2,7 |
0,4 |
3,2 |
0,64 |
2 |
0,5 |
150 |
50 |
0,011 |
|
| KL
5 |
5 |
7,5 |
8,7 |
5,2 |
2,8 |
0,5 |
4 |
0,74 |
2,5 |
0,5 |
300 |
65 |
0,02 |
|
| KL
6 |
6 |
10,4 |
11,5 |
6,8 |
3,5 |
0,5 |
5 |
0,74 |
3 |
0,8 |
485 |
75 |
0,033 |
|
| KL
8 |
8 |
11,5 |
12,1 |
7,2 |
4,1 |
0,5 |
6 |
0,94 |
3,5 |
1 |
550 |
180 |
0,041 |
|
| KL10 |
10 |
15,6 |
16,3 |
9,5 |
5,9 |
0,6 |
8 |
1,05 |
4,5 |
1 |
950 |
320 |
0,09 |
|
| KL12 |
12 |
16,7 |
18 |
10,5 |
6,1 |
0,6 |
9 |
1,15 |
5 |
1,3 |
1070 |
480 |
0,11 |
|
| KL14 |
14 |
19 |
20 |
11,5 |
6,5 |
0,7 |
10 |
1,25 |
5,5 |
1,5 |
1270 |
560 |
0,158 |
|
| KL16 |
16 |
22,7 |
23,5 |
13,8 |
7,8 |
0,8 |
12 |
1,35 |
6 |
1,5 |
1400 |
670 |
0,228 |
|
| KL20 |
20-25 |
34,5 |
34 |
20 |
9 |
1 |
16-18 |
1,8 |
8 |
1,5 |
1600 |
720 |
0,617 |
|
